所謂綜合布線系統是指按標準的、統一的和簡單的結構化方式編制和布置各種建筑物(或建筑群)內各種系統的通信線路，包括網絡系統、電話系統、監控系統、電源系統和照明系統等。因此，綜合布線系統是一種標準通用的信息傳輸系統。

綜合布線系統是智能化辦公室建設數字化信息系統基礎設施,是將所有語音、數據等系統進行統一的規劃設計的結構化布線系統，為辦公提供信息化、智能化的物質介質，支持將來語音、數據、圖文、多媒體等綜合應用。

根據多年結構化布線和故障排除的經驗，總結出布線時需要注意的幾點事項，我們需要在布線時注意這些，這樣才能保證我們更順暢的享受網絡。

注意事項

1.硬件要兼容

在網絡設備選擇上，盡量使所有網絡設備都采用一家公司的產品，這樣可以最大限度地減少高端與低端甚至是同等級別不同設備間的不兼容問題。而且不要為了省幾十塊錢而選擇沒有質量保證的網絡基礎材料，例如跳線、面板、網線等。這些東西在布線時都會安放在天花板或墻體中，出現問題后很難解決。同時，即使是大品牌的產品也要在安裝前用專業工具檢測一下質量。

2.正確端接

當我們完成結構化布線工作后就應該把多余的線材、設備拿走，防止普通用戶亂接這些線材。另外，有些時候，用戶私自使用一分二線頭這樣的設備也會造成網絡中出現廣播風暴，因此布線時遵循嚴格的管理制度是必要的。布線后不要遺留任何部件，因?yàn)槭褂谜咭话銓?duì)網絡不太熟悉，出現問題時很有可能病急亂投醫，看到多余設備就會隨便使用，使問題更加嚴重。

3.防磁

為什么電磁設備可以干擾到網絡傳輸速度呢?因?yàn)樵诰W(wǎng)線中走的是電信號，而大功率用電器附近會產生磁場，這個磁場又會對附近的網線起作用，生成新的電場，自然會出現信號減弱或丟失的情況。

需要注意的是防止干擾除了要避開干擾源之外，網線接頭的連接方式也是至關重要的，不管是采用568A還是568B標準來制作網線，一定要保證1和2、3和6是兩對芯線，這樣才能有較強的抗干擾能力。在結構化布線時一定要事先把網線的路線設計好，遠離大輻射設備與大的干擾源。

4.散熱

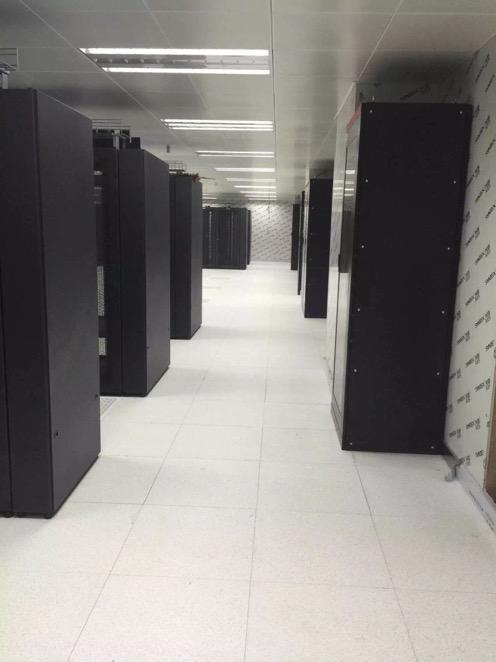

高溫環境下，設備總是頻頻出現故障。為什么會這樣呢?使用過計算機的讀者都知道，當CPU風扇散熱不佳時計算機系統經常會死機或自動重啟，網絡設備更是如此，高速運行的CPU與核心組件需要在一個合適的工作環境下運轉，溫度太高會使它們損壞。設備散熱工作是一定要做的，特別是對于核心設備以及服務器來說，需要把它們放置在一個專門的機房中進行管理，并且還需要配備空調等降溫設備。

5.按規格連接線纜

眾所周知網線有很多種，如交叉線、直通線等，不同的線纜在不同情況下有不同的用途。如果混淆種類隨意使用就會出現網絡不通的情況。因此在結構化布線時一定要特別注意分清線纜的種類。線纜使用不符合要求就會出現網絡不通的問題。

布線經驗談：雖然目前很多網絡設備都支持DIP跳線功能，也就是說不管你連接的是正線還是反線，它都可以正常使用。但有些時候設備并不具備DIP功能，只有你在連線時特別注意了接線種類，才能避免不必要的故障。

6.留足網絡接入點

確實如此，很多時候在結構化布線過程中沒有考慮未來的升級性，網絡接口數量很有限，剛夠眼前使用，如果以后來住宅布局出現變化的話，就會出現上述問題。因此在結構化布線時需要事先留出多出一倍的網絡接入點。

眾所周知，網絡的發展非常迅速，幾年前還在為10Mbps到桌面而努力，而今已經是100Mbps，甚至是1000Mbps到桌面了。網絡的擴展性是需要我們重視的，誰都不想僅僅使用2～3年便對布線系統進行翻修、擴容，所以留出富余的接入點是非常重要的，這樣才能滿足日后升級的需求。

施工方面

1.明確要求、方法

施工負責人和技術人員要熟悉網絡施工要求、施工方法、材料使用，并能向施工人員說明網絡施工要求、施工方法、材料使用，而且要經常

在施工現場指揮施 工，檢查質量，隨時解決現場施工人員提出的問題。

2.掌握環境資料

盡量掌握網絡施工場所的環境資料，根據環境資料提出保證網絡可靠性的防護措施：

為防止意外破壞，室外電纜一般應穿入埋在地下的 管道內，如需架空，則應架高(高4米以上)，而且一定要固定在墻上或電線桿上，切勿搭

架在電桿上、 電線上、墻頭上甚至門框、窗框上。室內電纜一般應鋪設在墻壁頂端的電纜槽內。

通信設備和各種電纜線都應加以固定，防止隨意移 動，影響系統的可靠性。

為了保護室內環境，室內要安裝電纜槽，電纜放在電纜槽內，全部電纜進房間、穿樓層均需打電纜洞，全部走線都要橫平豎直。

3.區分不同介質

保證通信介質性能，根據介質材料特點，提出不同施工要求。計算機網絡系統的通信介質有許多種，不同通信介質的施工要求不同，具體如下：

光纖電纜

00001.

光纖電纜鋪設不應絞結;

00002.

00003.

光纖電纜彎角時，其曲率半徑應大于30cm;

00004.

00005.

光纖裸露在室外的部分應加保護鋼管，鋼管應牢固地固定在墻壁上;

00006.

00007.

光纖穿在地下管道中時，應加PVC管;

00008.

00009.

光纜室內走線應安裝在線槽內;

00010.

00011.

光纖鋪設應有脹縮余量，并且余量要適當，不 可拉得太緊或太松。

00012.

同軸粗纜

00001.

粗纜鋪設不應絞結和扭曲，應自然平直鋪設;

00002.

00003.

粗纜彎角半徑應大于30cm;

00004.

00005.

安裝在粗纜上各工作站點間的距離應大于25米;

00006.

00007.

粗纜接頭安裝要牢靠，并且要防止信號短路;

00008.

00009.

粗纜走線應在電纜槽內，防止電纜損壞;

00010.

00011.

粗纜鋪設拉線時不可用力過猛，防止扭曲;

00012.

00013.

每一網絡段的粗纜應小于500米，數段粗纜可以用粗纜連結器連接使用，但總長度不可大于5 00米，連接器不可太多;

00014.

00015.

每一網絡段的粗纜兩端一定要安裝終端器，其中有一個終端器必須接地;

00016.

00017.

同軸粗纜可安裝在室外，但要加防護措施，埋 入地下和沿墻走線的部分要外加鋼管，防止意外損壞。

00018.

同軸細纜

00001.

細纜鋪設不應絞結;

00002.

00003.

細纜彎角半徑應大于20cm;

00004.

00005.

安裝在細纜上各工作站點間的距離應大于0. 5米;

00006.

00007.

細纜接頭安裝要牢靠，且應防止信號短路;

00008.

00009.

細纜走線應在電纜槽內，防止電纜損壞;

00010.

00011.

細纜鋪設時，不可用力拉扯，防止拉斷;

00012.

00013.

一段細纜應小于183米，183米以內的兩段細纜一般可用"T"頭連結加長;

00014.

00015.

兩端一定要安裝終端器，每段至少有一個終端 器要接地;

00016.

00017.

同軸細纜一般不可安裝在室外，安裝在室外的部分應加裝套管。

00018.

4、網絡設備安裝

Hub的安裝

00001.

Hub應安裝在干燥、干凈的房間內;

00002.

00003.

Hub應安裝在固定的托架上;

00004.

00005.

Hub固定的托架一般應距地面500mm以上;

00006.

00007.

插入Hub的電纜線要固定在托架或墻上，防止意 外脫落。

00008.

收發器的安裝

00001.

選好收發器安裝在粗纜上的位置(收發器在粗纜上安裝，兩個收發器最短距離應為25米);

00002.

00003.

用收發器安裝專用工具，在粗纜上鉆孔，鉆孔 時要鉆在粗纜中間位置，要鉆到底(即鉆頭全部鉆入);

00004.

00005.

安裝收發器連結器，收發器連結器上有三根針( 中間一只信號針，信號針兩邊各有一只接地針)，信號針要垂直接入粗纜上的孔中，上好固定螺栓(要安 裝緊固);

00006.

00007.

用萬用表測信號針和接地針間電阻，電阻值約為25歐姆(粗纜兩端粗纜終端器已安裝好)，如電阻無窮大，一般是信號針與粗纜芯沒接觸上，或收 發器連結器固定不緊，或鉆孔時沒有鉆到底，需要重新鉆孔或再用力把收發器連結器固定緊;

00008.

00009.

安裝好收發器，固定好螺釘;

00010.

00011.

收發器要固定在墻上或托架上，不可懸掛在空 中;

00012.

00013.

安裝好收發器電纜;

00014.

00015.

收發器電纜首先與粗纜平行走一段，然后拐彎，以保證收發器電纜插頭與收發器連接可靠。

00016.

網卡安裝

00001.

網卡安裝不要選計算機最邊上的插槽，最邊上的插槽有機器框架，影響網絡電纜的拔插，給調試帶來不便;

00002.

00003.

網卡安裝與其它計算機卡安裝方法一樣，因網 卡有外接線，網卡一定要用螺釘固定在計算機的機架上。

00004.

5、設備安裝

為保證網絡安裝的質量，網絡設備的安裝應遵循如 下步驟：

首先閱讀設備手冊和設備安裝說明書。

設備開箱要按裝箱單進行清點，對設備外觀進行檢查，認真詳細地做好記錄。

設備就位。

安裝工作應從服務器開始，按說明書要求逐一接好電纜。

逐臺設備分別進行加電，做好自檢。

逐臺設備分別聯到服務器上，進行聯機檢查，出現 問題應逐一解決。有故障的設備留在最后解決。安裝系統軟件，進行主系統的聯調工作。

安裝各工作站軟件，各工作站可正常上網工作。

逐個解決遺留的所有問題。

用戶按操作規程可任意上機檢查，熟悉網絡系統的各種功能。

試運行開始。

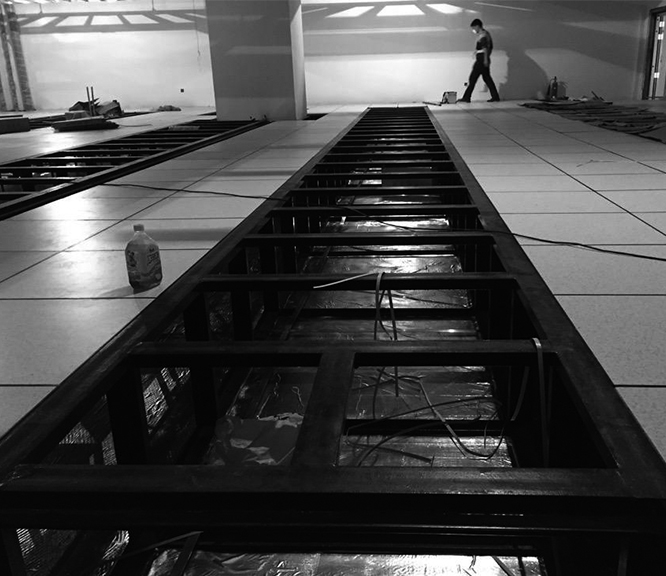

1.構架設計合理，保證合適的線纜彎曲半徑。上下左右繞過其他線槽時，轉彎坡度要平緩，重點注意兩端線纜下垂受力后是否還能在不壓損線纜的前提下蓋上蓋板。

00001.

放線過程中主要是注意對拉力的控制，對于帶卷軸包裝的線纜，建議兩頭至少各安排一名工人，把卷軸套在資質的拉線桿上，放線端的工人先從卷軸箱內預拉出一部分線纜，供合作者在管線另一端抽取，預拉出的線不能過多，避免多根線咋場地上纏結環繞。

00002.

3.拉線工序結束后，兩端流出的冗余線纜要整理和保護好，盤線時要順著原來的旋轉方向，線圈直徑不要太小，有可能的話用廢線頭規定在橋架、吊頂上或紙箱內，做好標注，提醒其他人員勿踩勿動。

4.在整理、綁扎、安置線纜時，冗余線纜不要太長，不要讓線纜疊加受力，線圈順勢盤整，固定扎線繩不要勒得過緊。

5.在整個施工期間，工藝流程及時通報，各工種負責人做好溝通，發現問題馬上通知甲方，在其他后續工種開始前及時完成本工種任務。

6.如果安裝的是非屏蔽雙絞線，對接地要求不高，可在與機柜相連的主線槽處接地。

7.線槽的規格是這樣來確定的：線槽的橫截面積留40%的富余量以備擴充，超5類雙絞線的橫截面積為0.3平方厘米。線槽安裝時，應注意與強電線槽的隔離。布線系統應避免與強電線路在無線屏蔽、距離小于20cm情況下平行走3米以上。如果無法避免，該段線槽需采取屏蔽隔離措施。進入家居的電纜線管由最近的吊頂線槽沿隔墻下到地面，并從地面鏜槽埋管到家居隔離下。

管槽過渡、接口不應有毛刺，線槽過渡要平滑。

線管超過兩個彎頭必須留分線盒。

墻裝底盒安裝應該距地面30厘米以上，并與其他地和保持等高、平行。

線管采用鍍鋅薄壁鋼管或PVC。

綜合布線系統要綜合考慮。由于結構化布線大多數都是由布線工人完成的，這些工人都擁有專業的布線合格證，因此大多數故障都是可以避免的。不過在鋪設線路時仍然需要我們對技術把關，只有我們注意到了上面提到的這些常見問題才能真正地在結構化布線中做到“少出錢、多辦事、辦好事、不壞事”。

綜合布線需求者不能只一味追求產品的價格，應考慮到綜合布線是屬于生命周期長的隱蔽工程，不能只追成本，更要考慮長期的使用。
